XC899D Series là hệ thống điều khiển số (CNC) thế hệ mới nhất của Công ty TNHH Công nghệ Điện tử Vô Tích Xinchang (Wuxi Xinchang Electronic Technology Co., Ltd). Được thiết kế như một giải pháp toàn diện cho các tác vụ gia công phức tạp, XC899D tối ưu hóa hiệu suất cho máy khắc, phay, khoan và taro với độ chính xác và tốc độ vượt trội.

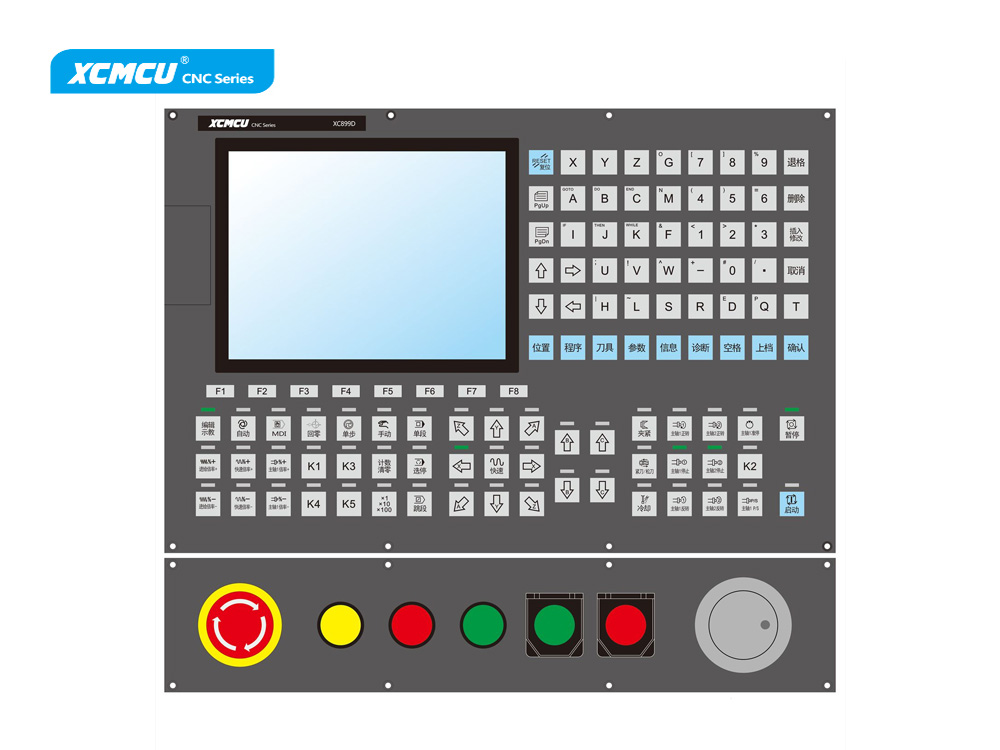

XC899D

1. Tổng quan hệ thống

XC899D là sự kết hợp giữa phần cứng mạnh mẽ và thuật toán thông minh, biến nó thành “bộ não” lý tưởng cho các loại máy công cụ hiện đại:

• Công nghệ cốt lõi: Sử dụng vi xử lý 32-bit hiệu suất cao, vận hành trên nền tảng điều khiển đa nhiệm thời gian thực.

• Độ chính xác: Công nghệ nội suy phần cứng đạt độ chính xác ấn tượng 0.001mm.

• Hiệu suất: Tốc độ tối đa lên đến 30 m/phút, đảm bảo năng suất gia công cao.

• Thuật toán thông minh: Tích hợp thuật toán “nhìn trước” (foresight) cho các đoạn đường nhỏ tốc độ cao, giúp đường cắt mượt mà ngay cả khi gia công chi tiết phức tạp.

2. Tính năng nổi bật

Giao diện & Vận hành:

• Màn hình: LCD màu màn hình rộng 8.4 inch, độ phân giải 800×600, mang lại trải nghiệm hình ảnh sắc nét.

• Giao diện: Phong cách Windows thân thiện, hỗ trợ song ngữ Tiếng Anh – Tiếng Trung, dễ dàng làm quen và sử dụng.

• Phím chức năng: 8 phím mềm được bố trí hợp lý. Hệ thống hiển thị đầy đủ các thông số chẩn đoán, nhật ký cảnh báo giúp việc bảo trì và gỡ lỗi nhanh chóng.

Khả năng tương thích & Lập trình:

• Hệ lệnh G-code: Tương thích hoàn toàn với tiêu chuẩn quốc tế và hệ thống FANUC.

• Hỗ trợ phần mềm CAM: Đọc tốt các file G-code từ các phần mềm phổ biến như UG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, Wenthai…

• Lưu trữ: Bộ nhớ trong lớn 500MB cho phép lưu trữ hàng ngàn chương trình gia công. Cổng USB hỗ trợ sao lưu và đọc/ghi dữ liệu từ ổ đĩa ngoài.

• Chạy thử: Tính năng Hand wheel test processing giúp kiểm tra chương trình an toàn trước khi chạy thật.

Điều khiển & Kết nối:

• Kết nối Servo: Hỗ trợ servo giá trị tuyệt đối qua giao thức RS485.

• I/O linh hoạt: 24 đầu vào / 24 đầu ra (có thể mở rộng lên 96/96), đáp ứng nhu cầu kết nối thiết bị ngoại vi đa dạng.

• Quản lý: Hỗ trợ phân quyền vận hành đa cấp và khóa hệ thống theo thời gian, giúp quản lý thiết bị hiệu quả.

3. Thông số kỹ thuật chi tiết

• Số trục điều khiển: 3~6 trục (X, Y, Z, A, B, C), hỗ trợ liên kết toàn phần (full linkage).

• Trục chính (Spindle):

  • Hỗ trợ 2 trục chính analog (trong đó trục chính 1 có thể cấu hình là trục chính kỹ thuật số).

  • Hỗ trợ taro và điều khiển tốc độ ổn định.

• Xung đầu ra: Hỗ trợ Direction + Pulse, Orthogonal Pulse (khuyên dùng để chống nhiễu) và Dual Pulse (tương thích driver cũ). Tần số tối đa lên đến 500KHz.

• Tỷ lệ cấp liệu: 0 ~ 150%.

• Bù dao: Hỗ trợ bù chiều dài dao, bù bán kính dao và tự động thay dao.

• Nguồn điện: AC220V +10%-15%, 50Hz.

• Kích thước: 400×265×80 mm (Kích thước lỗ mở tủ điện: 388 x 248 mm).

4. Ứng dụng

Nhờ khả năng xử lý đa dạng và độ ổn định cao, XC899D được ứng dụng rộng rãi trong:

• Máy khắc CNC (Engraving machines).

• Trung tâm gia công (Machining centers).

• Trung tâm khoan và taro (Drilling and tapping centers).

• Máy phay CNC.
