Thiết kế 3D mà không đi kèm kinh nghiệm gia công thì thường phát sinh nhiều lỗi, do đó cần phải chú ý những điểm quan trọng trong việc thiết kế, tránh sự khó khăn trong gia công.
Định dạng file
ĐỊNH DẠNG TẬP TIN
- Các tệp chứa các phần ĐƠN LẺ ở định dạng .STEP / .STP được chấp nhận.
- Có thể tải tệp lên trong Công cụ báo giá để tiến hành xác định thông số kỹ thuật gia công.
KÍCH THƯỚC TỐI THIỂU VÀ TỐI ĐA
- Kích thước tối thiểu: 6x6x6mm (0,23×0,23 in)
- Kích thước tối đa: 460X460X400mm (18x18x15,7 in), nhưng có thể thay đổi tùy theo vật liệu; kiểm tra tại đây để biết giới hạn kích thước cụ thể của vật liệu bạn muốn sử dụng.

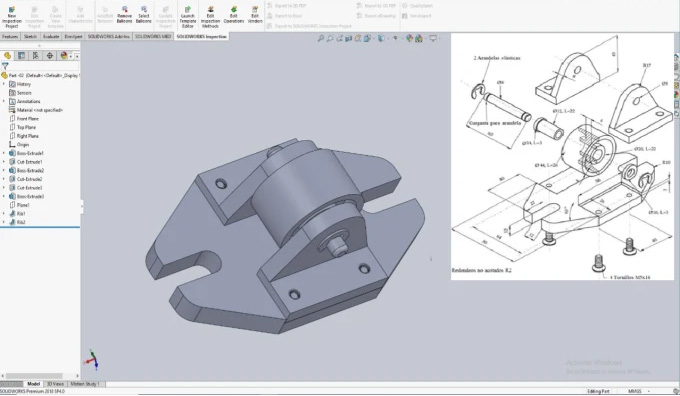

Các điểm trên file 3D
ĐỘ DÀY CHI TIẾT
Độ dày danh nghĩa của bộ phận phải lớn hơn 1mm .
Chúng tôi khuyên bạn nên cẩn thận với các chi tiết nhỏ hơn 1mm vì chúng có thể không giữ được độ bền trong quá trình gia công.
PHÔNG CHỮ VÀ LOGO
Nếu bạn quan tâm đến việc áp dụng phông chữ và logo, vui lòng làm theo các mẹo dưới đây.
Chiều rộng tối thiểu 1mm và chiều sâu tối đa 1mm : nhấp vào đây để xem danh sách phông chữ, nhiều phông chữ miễn phí và được tạo riêng cho gia công CNC.
Chúng tôi khuyên bạn nên sử dụng phông chữ Sans Serif có kích thước >20 điểm và chiều cao >5mm.
Tiết kiệm tiền: tạo phông chữ Sans Serif trung bình rẻ hơn 9 lần so với tạo phông chữ Serif!
Hơn nữa, phông chữ khắc rẻ hơn nhiều so với phông chữ nổi.
VÁT và BÁN KÍNH

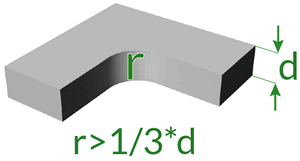

Chúng tôi khuyên bạn nên sử dụng r = 1mm tối thiểu và nhỏ hơn chiều cao (d) 3 lần
Tiết kiệm tiền : Bán kính 1mm đắt hơn khoảng 7 lần so với bán kính 4mm!
REN NGOÀI VÀ LỖ REN
Các ren được tự do và các lỗ có thể luồn được sẽ được Công cụ trực tuyến tự động xác định .
Do không có tiêu chí thống nhất giữa các gói CAD khác nhau để xác định ren nên không cần phải nhập ren mô hình vào tệp 3D: chỉ cần vẽ các lỗ (hình trụ đơn giản) có đường kính ISO chính xác cho ren mong muốn , ví dụ 4,2 mm cho M5.
Ren lỗ mù được thực hiện tới độ sâu tối đa là 3/4 của lỗ .
Có thể thực hiện ren ngoài ở khoảng cách tối đa 2 mm tính từ đầu dưới của xi lanh.
Chúng tôi đề xuất chiều cao tối thiểu là 2 mm cho rãnh xả để có thể lắp vừa khít với phần đối diện.
Chú ý đến:

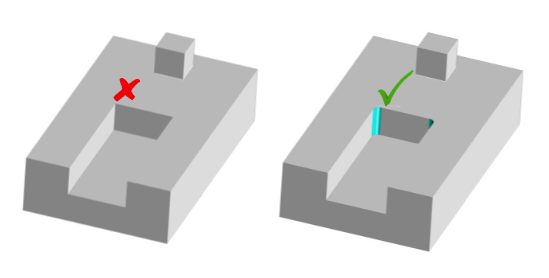

– Bề mặt bị cắt lõm

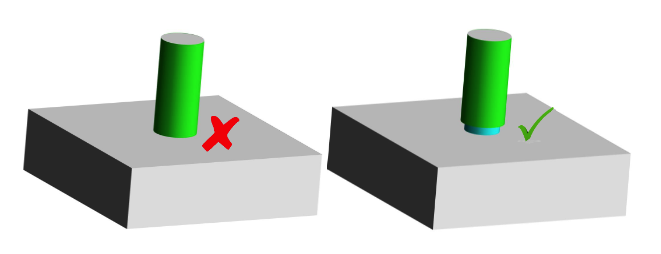

– Các cạnh sắc giữa các bề mặt có bán kính cong.
