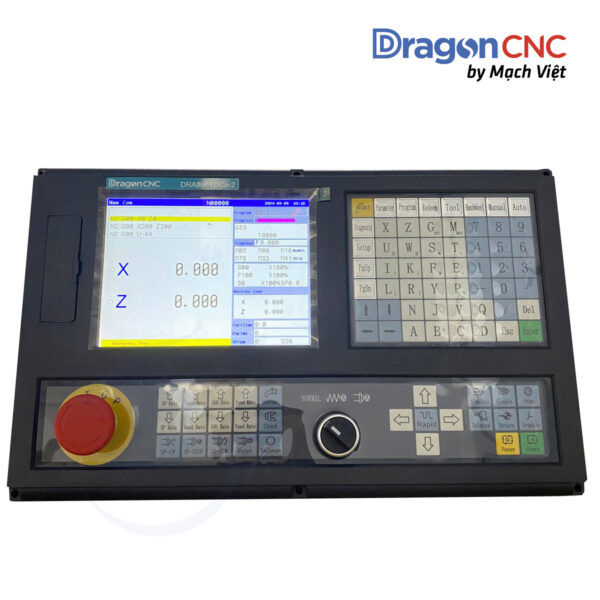

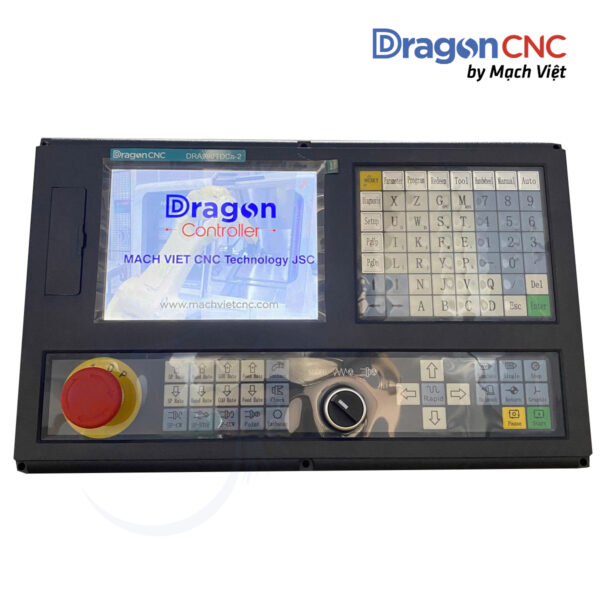

Bộ điều khiển máy tiện 3 trục DRA990TDCa-3
- Sử dụng công nghệ ARM+DSP+FPGA.
- Có cổng Usb và cổng Rs232, chức năng truyền DNC qua cổng Usb.
- Khả năng lưu trữ lên đến 32Gb.
- Tốc độ chạy nhanh nhất là 300m/phút, Tốc độ xử lí là 0.01-30m/phút.
- Độ chính xác đạt được của bộ điều khiển có thể đạt tới 0.1um.
- Có khả năng đọc được trước được những dòng lệnh ngắn, đáp ứng được cắt khắc ở tốc độ cao.
- Giao diễn dễ sử dụng.
Mô tả
Đánh giá (0)
Q & A
Thông số kỹ thuật sản phẩm
- Sử dụng công nghệ ARM+DSP+FPGA.
- Có cổng Usb và cổng Rs232, chức năng truyền DNC qua cổng Usb.
- Khả năng lưu trữ lên đến 32Gb.
- Tốc độ chạy nhanh nhất là 300m/phút, Tốc độ xử lí là 0.01-30m/phút.
- Độ chính xác đạt được của bộ điều khiển có thể đạt tới 0.1um.
- Có khả năng đọc được trước được những dòng lệnh ngắn, đáp ứng được cắt khắc ở tốc độ cao.
- Giao diễn dễ sử dụng.

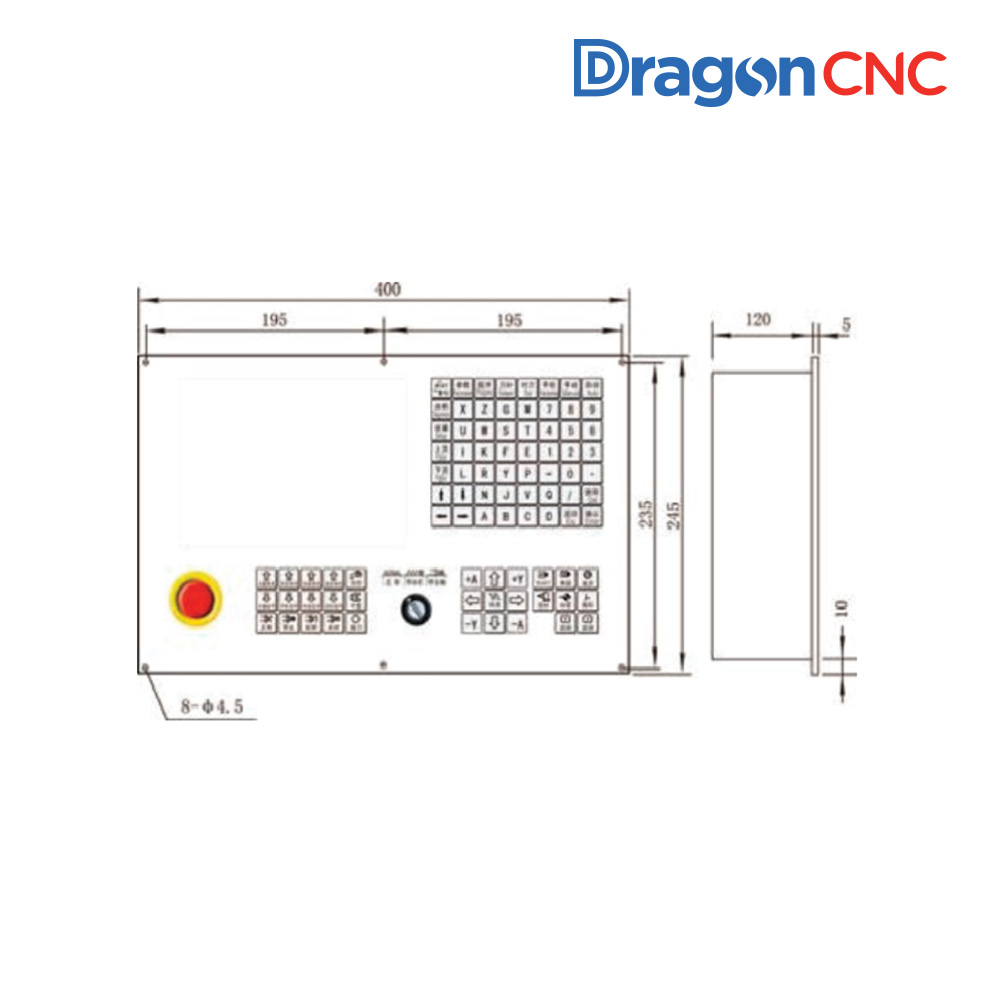

Kích thước
Bảng thông tin bộ điều khiển Dragon CNC
| Đầu mục | số liệu |
| Số lượng trục | 3 |
| Giá trị lập trình nhỏ nhất | 0.001mm |
| Giá trị lập trình lớn nhất | ±99999.999mm |
| Tốc độ lớn nhất | 30m/phút |
| Tốc độ gia công. | 0.001-15m/phút |
| Di chuyển bằng tay | một hoặc hai trục đồng thời |
| Nội suy | Nội suy đường thẳng, cung tròn,ren |
| Bù dao | Có bảng bù dao. |
| Chức năng spindle | Có bánh răng tốc độ, 2 kênh analog cho 2 trục spindle, tính năng taro. |
| Chức năng tay xoay(MPG) | Panel, handheld |
| Màn hình bảo vệ | Có |
| Chức năng thay dao | Đài dao thẳng, đài dao điện. |
| Truyền thông | Cổng Usb |
| Bộ bù | bù cắt, bù khoả mặt, bù vít me, bù bán kính dao. |
| Chỉnh sửa chương trình | chương trình viết theo toạ độ tương đối, tuyệt đối, hoặc kết hợp. |
| Giới hạn hành trình | Giới hạn mềm, giới hạn cứng. |
| Tính năng tạo ren | ren anh, ren mét |
| Tính năng bảo vệ | Có nhiều cấp password bảo vệ. |
| I/O | I/O 24×24 |
| Chỉnh sửa PLC nội | cho phép chỉnh sửa |
| Tính năng macro | tính năng mở và linh hoạt |
| Bánh răng điện tử | Có |
| Lệnh Gcode | Tên lệnh |
| Chạy không tải | G00 |
| Nội suy đường thẳng | G01 |
| Nội suy cung tròn | G02/G03 |
| Lệnh cắt ren thẳng | G32 |
| Cắt chu trình | G90 |
| Lệnh khoả mặt | G94 |
| Cắt ren chu trình | G92 |
| Chu trình taro | G93 |
| Lệnh tiện thô chu trình | G71 |
| Lệnh khoả mặt chi trình | G72 |
| Đóng lệnh chu trình | G73 |
| Lệnh khoan chu trình | G74 |
| Chu trình tạo rãnh | G75 |
| Chu trình tạo ren hỗn hợp | G76 |
| Vòng lặp chương trình | G22,G800 |
| Khai báo toạ độ cục bộ | G52 |
| Tính năng probe | G31,G311 |
| Hệ toạ độ mét hoặc inch | G20,G21 |
| Cài đặt hệ toạ độ, offset | G184,G185 |
| Toạ độ gốc phôi | G54-G59 |
| Bù bán kính dao | G40,G41,G42 |
| Lệnh cắt duy trì tốc độ | G96-G97 |
| Tốc độ trục chính | G98/G99 |
| Trở về điểm bắt đầu | G26 |
| Trở về điểm cố định | G25,G61,G60 |
| Trở về điểm gốc | G28 |
| Lệnh Delay | G04 |
| Các lệnh phụ trợ | S,M,T |
Chế độ bảo hành
- Bảo hành chính hãng 1 năm
- Có giấy tờ bảo hành đi kèm sản phẩm
- Hỗ trợ kỹ thuật
- Hỗ trợ vận hành
