Đồ gá được thiết kế tốt tạo thành xương sống của một dự án tự động hóa CNC thành công. Mục đích chính của đồ gá gia công là đảm bảo rằng các phôi được giữ cố định chắc chắn và chính xác tại chỗ trong quá trình gia công. Nhưng cũng có những tiêu chí khác cho một khái niệm đồ gá thành công: một thiết kế đồ gá tốt giúp giảm thiểu lỗi, tối đa hóa thông lượng – và cuối cùng – nâng cao chất lượng tổng thể của các thành phần gia công.
Các loại đồ gá CNC
Đồ gá tùy chỉnh
Khi hỗn hợp chi tiết không thay đổi quá nhiều hoặc hình dạng chi tiết cực kỳ khó, các xưởng gia công có thể thiết kế và sản xuất đồ gá tùy chỉnh cho các chi tiết cụ thể. Ưu điểm rõ ràng của phương pháp này là mỗi đồ gá có thể được tùy chỉnh để phù hợp hoàn hảo với nhu cầu của từng phôi và đạt được ngay cả các tiêu chuẩn cao nhất về lực kẹp hoặc độ chính xác định vị. Thách thức của chiến lược đồ gá này là việc thiết kế và sản xuất các đồ gá như vậy thường tốn kém, mất nhiều thời gian và đòi hỏi nhiều chuyên môn mà có thể không dễ dàng có được. Nếu số lượng các biến thể chi tiết sản xuất khác nhau là cao, việc lựa chọn chiến lược đồ gá tùy chỉnh có thể dẫn đến số lượng đồ gá và pallet khác nhau cần thiết trong sản xuất quá nhiều.
Đồ gá phổ thông
Phương pháp thiết kế đồ gá thay thế là sử dụng các thành phần đồ gá tiêu chuẩn làm sẵn có thể kết hợp theo nhiều cách để tạo thành nhiều cụm đồ gá. Điều này có nghĩa là các thành phần đồ gá giống nhau có thể được sử dụng trong các ứng dụng đồ gá khác nhau tùy thuộc vào cách kẹp từng phôi. Ưu điểm lớn của chiến lược này là các thành phần giống nhau có thể tái sử dụng và không cần phải xây dựng đồ gá riêng cho từng phôi từ đầu. Nhược điểm điển hình là các thành phần tiêu chuẩn cung cấp ít không gian hơn cho việc tùy chỉnh trong trường hợp hình dạng phôi đặc biệt khó khăn.
Kết hợp đồ gá tùy chỉnh và phổ thông

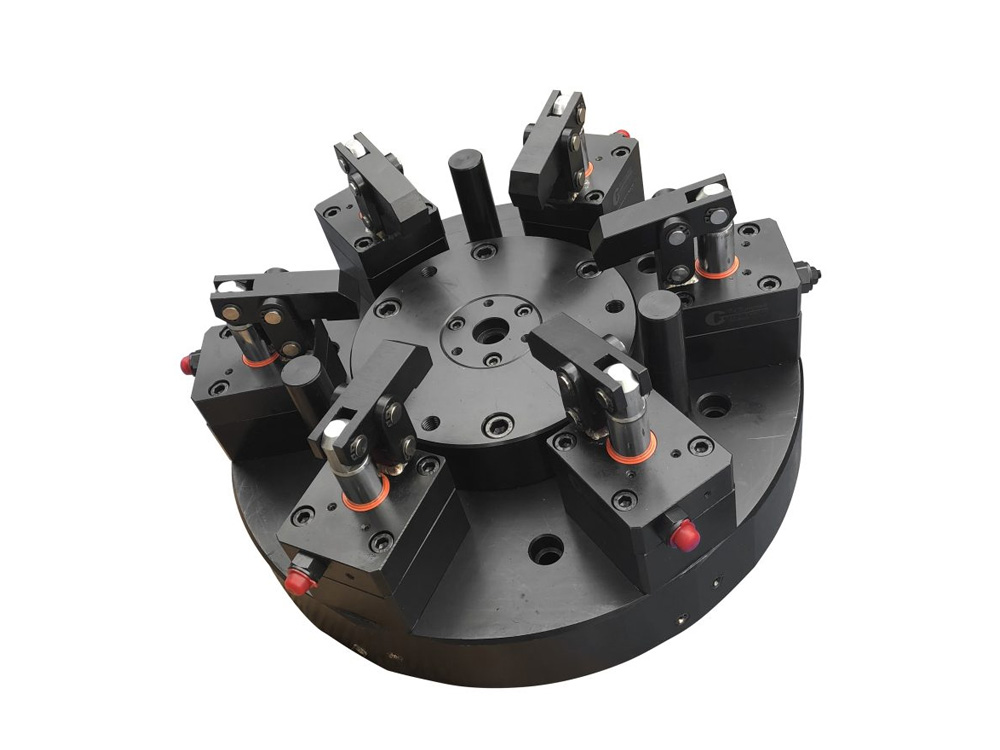

Việc kết hợp các yếu tố tốt nhất từ cả hai thế giới là điều rất bình thường. Các thành phần đồ gá phổ thông có thể hoạt động như một phần của cụm đồ gá có thiết kế tùy chỉnh. Ngoài ra, sự lựa chọn giữa truyền động thủ công, thủy lực và điện đóng vai trò chính trong việc lựa chọn chiến lược đồ gá phù hợp.
Thiết kế đồ gá làm việc giúp kẹp chặt các bộ phận vào pallet một cách nhanh chóng và chính xác. Cùng với tự động hóa CNC, chiến lược đồ gá phù hợp cải thiện hiệu quả gia công và chất lượng – cũng như tăng cường sự an toàn và tính công thái học của nhân viên.
Các tiêu chí lựa chọn đồ gá
Một đồ gá được thiết kế tốt giữ chặt phôi gia công, cho phép định vị lặp lại, tiếp cận tất cả các khu vực gia công cần thiết và tối ưu hóa các chu kỳ gia công để tự động hóa. Theo quan điểm vận hành, thời gian tải và dỡ tải cũng quan trọng. Bạn có thể giảm thiểu những thời gian này bằng cách cố định hiệu quả.
Độ chính xác và độ chuẩn xác
Độ chính xác gia công phụ thuộc rất nhiều vào độ ổn định của phôi. Ngay cả chuyển động nhỏ nhất cũng có thể dẫn đến các bộ phận không đúng dung sai cần phải gia công lại. Khi bạn tự động hóa, bạn muốn đảm bảo độ chính xác vì nếu không, bạn sẽ phải bỏ ra nhiều phế liệu hơn.
Khả năng lặp lại và hiệu quả
Tự động hóa CNC cuối cùng cải thiện hiệu quả bằng cách làm cho các quy trình sản xuất có thể lặp lại. Đồ gá cung cấp một cách đáng tin cậy để đặt phôi ở cùng một vị trí cho mỗi chu kỳ. Khả năng lặp lại là điều cần thiết để duy trì dung sai chặt chẽ trên nhiều bộ phận và đảm bảo hiệu quả sản xuất cao.
Tính linh hoạt và tính mềm dẻo
Có thể thiết kế đồ gá tùy chỉnh cho các bộ phận cụ thể, nhưng hệ thống đồ gá mô-đun cung cấp tính linh hoạt cho nhiều loại phôi khác nhau. Tự động hóa CNC linh hoạt có thể chạy nhiều loại sản phẩm và ngày càng có nhiều nhà sản xuất sử dụng đồ gá mô-đun với nó. Bất kể hỗn hợp sản xuất của bạn là gì, việc cho phép cấu hình lại nhanh chóng cho các công việc khác nhau là điều cần thiết – hãy chọn loại đồ gá của bạn khi cân nhắc đến điều đó.
Tối ưu hóa chu kỳ gia công

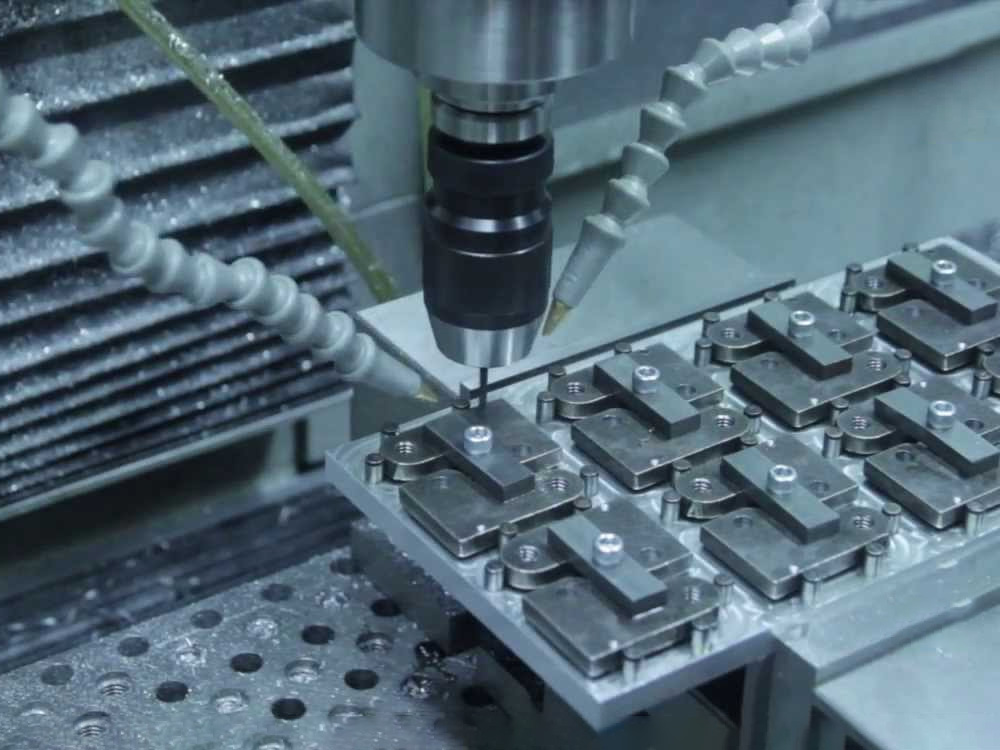

Khả năng truyền tải của hệ thống tự động hóa cần phải phù hợp với chu kỳ gia công và nhịp độ gia công. Nếu hoạt động gia công trên mỗi phôi cực kỳ ngắn và kích thước máy của bạn cho phép, hãy cân nhắc cố định nhiều thành phần trên cùng một pallet. Bạn thậm chí có thể có nhiều thành phần khác nhau trên cùng một pallet nếu khối lượng cực kỳ thấp.
Việc cố định ảnh hưởng đến độ chính xác, khả năng lặp lại và hiệu quả của gia công tự động. Bằng cách đầu tư vào các giải pháp cố định hiệu quả và theo kịp những tiến bộ công nghệ, các tổ chức gia công có thể đảm bảo rằng các hoạt động CNC tự động của họ diễn ra suôn sẻ, sản xuất các bộ phận chất lượng cao và có khả năng cạnh tranh trong một ngành công nghiệp đòi hỏi cao.
