Thông số kỹ thuật và kết nối của Bộ Điều Khiển CNC DDCS V3.1

AB&T Tháng tư 8, 2026

Bảng này tóm tắt các năng lực xử lý và cấu hình phần cứng cốt lõi của thiết bị:

Thông số	Chi tiết cấu hình
Số trục điều khiển	3 trục hoặc 4 trục (tùy phiên bản)
Tần số xung tối đa	500 KHz mỗi trục
Độ chính xác điều khiển	$0.001$ mm
Hệ điều hành	ARM9 + FPGA (Hệ thống độc lập)
Màn hình	TFT 5 inch, độ phân giải 480×272
Bộ nhớ trong	1 GB
Cổng giao tiếp	USB (Đọc G-code từ USB Flash Disk)
Nguồn điện cấp	24V DC (Dòng tối thiểu 0.5A)
Ngõ vào (Inputs)	16 cổng kỹ thuật số cách ly quang
Ngõ ra (Outputs)	3 cổng kỹ thuật số cách ly quang
Ngõ ra Analog	0-10V (Điều khiển tốc độ biến tần/Spindle)
Định dạng file hỗ trợ	G-code tiêu chuẩn (ISO), mã .nc, .tap, *.txt

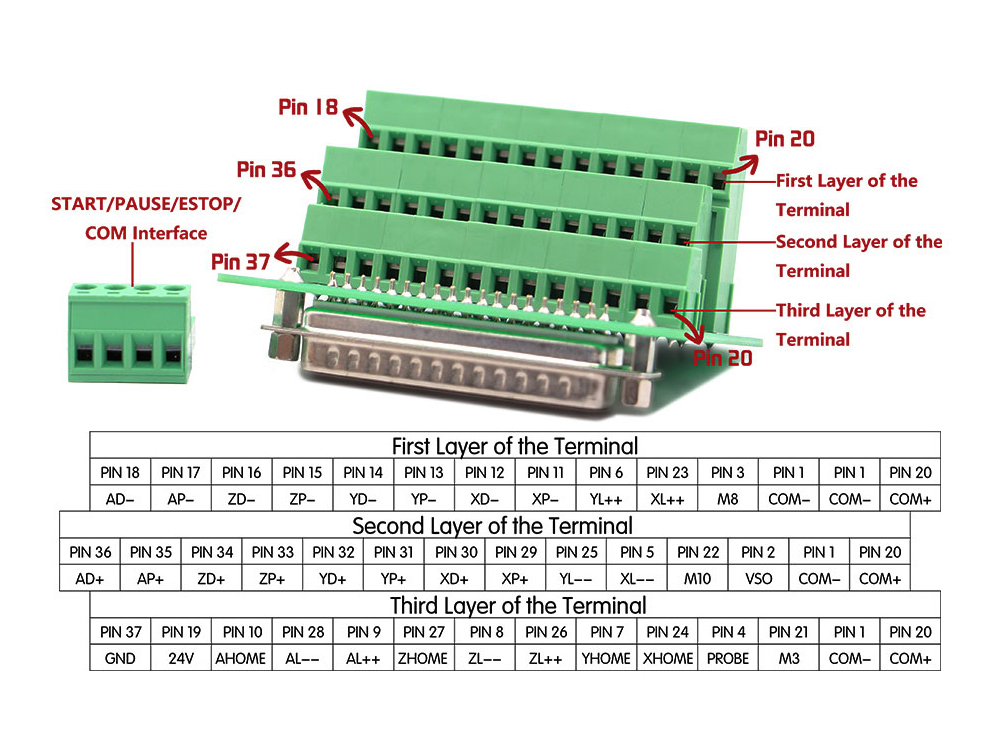

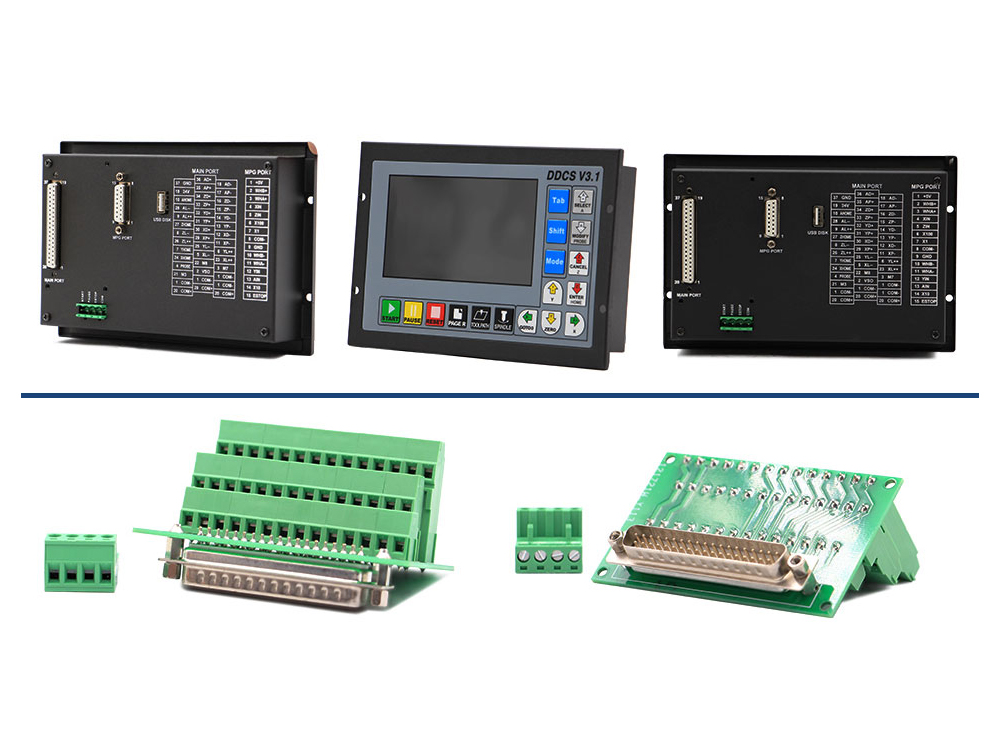

Hệ thống DDCS V3.1 sử dụng các cổng kết nối dạng Domino và chân cắm DB chuẩn công nghiệp để đảm bảo tính chắc chắn.

Các cổng kết nối

Ký hiệu	Chức năng	Ghi chú
24V+ & GND	Cấp nguồn chính	Cung cấp nguồn nuôi cho bộ điều khiển
COM+ / COM-	Nguồn chung cho I/O	Dùng để kích hoạt tín hiệu Input/Output
IN01 – IN16	Tín hiệu đầu vào	Kết nối Limit (giới hạn), Home, Probe, Start/Stop
Out1 – Out3	Tín hiệu đầu ra	Điều khiển Relay, Bơm nước, Đèn tín hiệu

Cổng	Chức năng	Mô tả
VSO	Ngõ ra 0-10V	Điều khiển tốc độ quay của Spindle qua biến tần
M3 / M5	Lệnh chạy/dừng	Kích hoạt Spindle quay thuận hoặc dừng
GND	Chân đất Analog	Chân chung cho tín hiệu điều khiển biến tần

Mỗi trục (X, Y, Z, A) sẽ có cặp tín hiệu:
- PUL+ / PUL-: Xung điều khiển tốc độ và vị trí.
- DIR+ / DIR-: Tín hiệu điều khiển chiều quay.

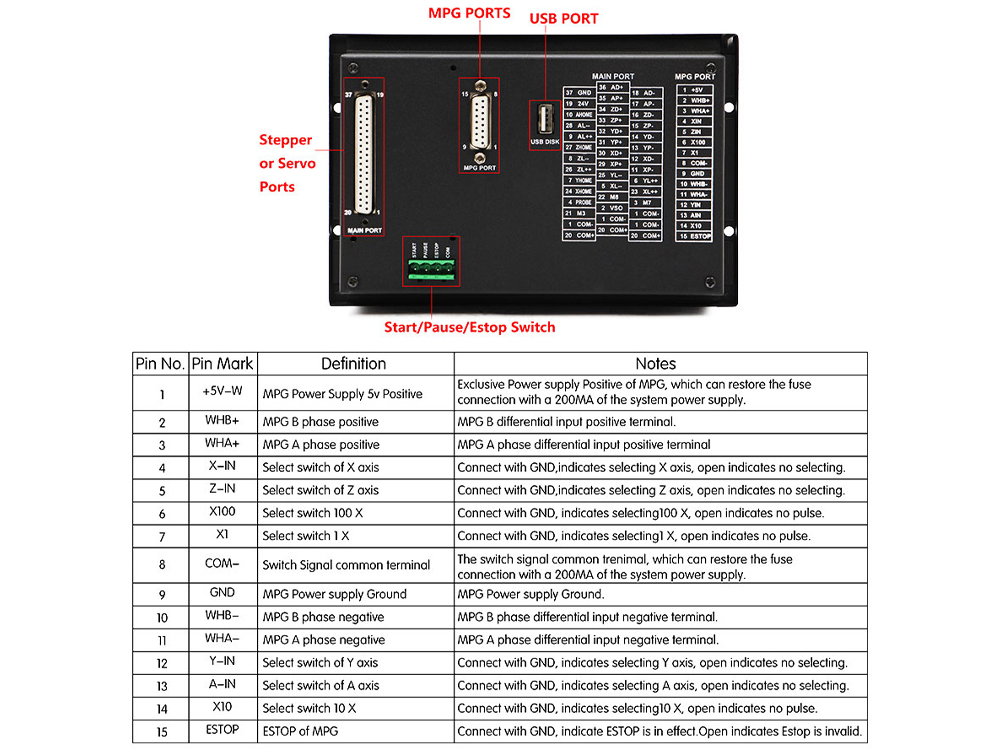

DDCS V3.1 sử dụng cổng DB15 (Cái) phía sau để kết nối với tay quay bù tay. Các chân bao gồm nguồn 5V, tín hiệu A, B cho encoder và các chân chọn trục (X, Y, Z, A), chọn hệ số nhân ( $x1$ , $x10$ , $x100$ ).

Lưu ý khi lắp đặt:

Nên sử dụng nguồn 24V riêng biệt cho bộ điều khiển để tránh nhiễu từ các thiết bị công suất lớn.
Tất cả dây tín hiệu điều khiển trục nên sử dụng dây bọc kim chống nhiễu để đảm bảo xung nhịp ổn định ở tần số cao 500KHz.
