Giải pháp toàn diện với HMI+PLC+AC Servo/Stepper để thực hiện quy trình dán cạnh mượt mà hơn.
1. Máy dán cạnh tự động
Máy dán cạnh là một loại máy chế biến gỗ thay thế các quy trình dán cạnh thủ công: vận chuyển – dán keo và dán – cắt – cắt đầu trước và đầu sau – cắt trên và dưới – cắt mịn trên và dưới – cạo trên và dưới – đánh bóng. Leadshine cung cấp giải pháp toàn diện với HMI + PLC + AC servo / bước cho máy dán cạnh để làm cho tất cả các quy trình xử lý dễ dàng hơn và linh hoạt hơn.
2. Cấu hình hệ thống

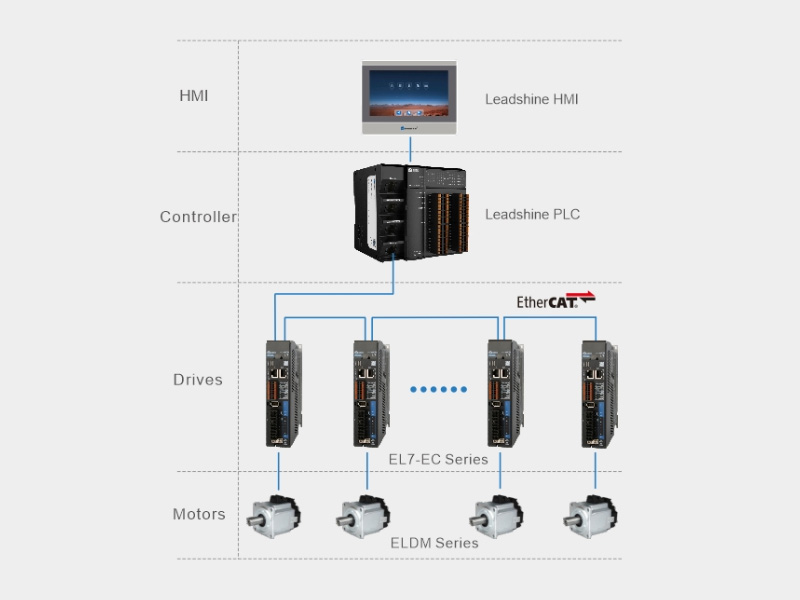

Cấu hình hệ thống cho giải pháp EtherCAT Fieldbus Servo

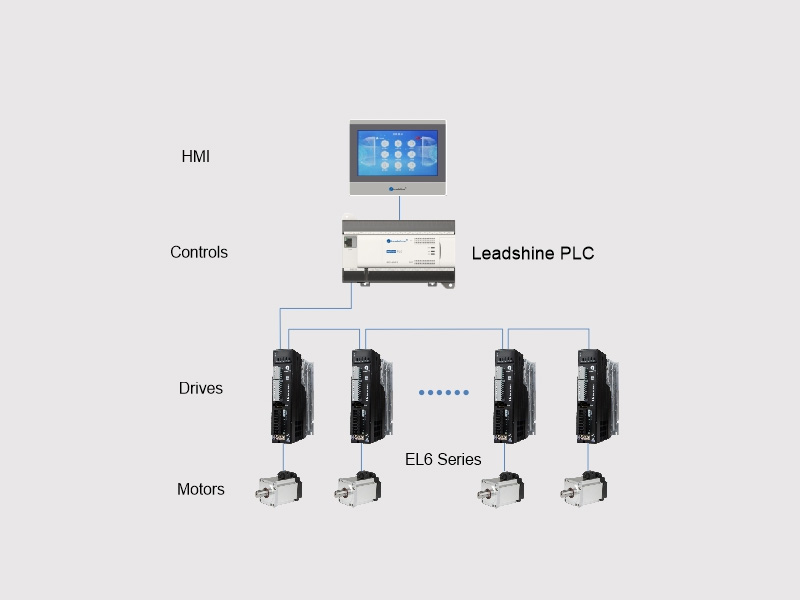

Cấu hình hệ thống cho giải pháp Servo Fieldbus RS485
3. Cấu hình sản phẩm
3.1 Giải pháp với giao tiếp EtherCAT
| Các bước xử lý | HMI/PLC | Giải pháp servo |
| Hướng dẫn điều chỉnh cây trồng | LT2100E
MC600 |
EL7-EC dòng AC servo, 100w, 200w, 400w |
| Cơ chế nghiền trước | ||
| Cơ chế nồi keo đôi | ||
| Cơ chế từ trước ra sau | ||
| Cơ chế sửa chữa tốt | ||
| Cơ chế cắt tỉa dấu vết | ||
| Cơ chế đánh bóng | ||
| Định vị chùm áp suất tự động | Bộ điều khiển AC servo EL7-EC, 750w |
3.2 Giải pháp với truyền thông RS485
| Các bước xử lý | HMI/PLC | Giải pháp servo |
| Hướng dẫn điều chỉnh cây trồng | LT2100E
MP2-40MR |
Bộ điều khiển AC servo dòng EL6-RS, 100w, 200w, 400w |
| Cơ chế nghiền trước | ||
| Cơ chế nồi keo đôi | ||
| Cơ chế từ trước ra sau | ||
| Cơ chế sửa chữa tốt | ||
| Cơ chế cắt tỉa dấu vết | ||
| Cơ chế đánh bóng | ||
| Định vị chùm áp suất tự động | Bộ điều khiển AC servo EL6-RS, 750w |
4. Ưu điểm của giải pháp:
- Giải pháp và kinh nghiệm phong phú: 10 năm kinh nghiệm với giải pháp closeloop stepper + AC Servo + HMI/PLC, leadshine tiếp tục cung cấp giải pháp nâng cấp và hỗ trợ chuyên nghiệp.
- Thuật toán hàng đầu: Chức năng xử lý NC tùy chỉnh, tính toán mạnh mẽ và cấu hình linh hoạt giúp vận hành hiệu quả hơn.
- Sản phẩm ổn định và đáng tin cậy: khách hàng có thể quản lý và chuẩn hóa toàn bộ giải pháp với cấu trúc mô-đun, lắp ráp dễ dàng, tính phổ biến cao.
Giá trị gia tăng cho khách hàng:
- Tiết kiệm chi phí và hiệu quả: hiệu chuẩn công cụ tự động với điều khiển servo giúp tiết kiệm thời gian gỡ lỗi và chi phí nhân công, giúp quá trình dán cạnh có kết quả tốt hơn;
- Giao tiếp mạng và lưu dữ liệu: Giải pháp Leadshine HMI+PLC+Servo + stepper với giao tiếp EtherCAT và bộ mã hóa tuyệt đối giúp quy trình đơn giản hơn và kết quả dễ lưu hơn;
- Chức năng mạnh mẽ và khả năng mở rộng cao: Độ dày của dải viền có thể dễ dàng thay đổi và hệ thống điều khiển hỗ trợ cam điện tử lên đến 32 trục.
- Mô-đun mạng: Mô-đun Internet vạn vật có thể được thêm vào HMI. giúp theo dõi trạng thái hoạt động của thiết bị theo thời gian thực thông qua thiết bị đầu cuối di động và hỗ trợ vận hành và sửa đổi chương trình máy từ xa.

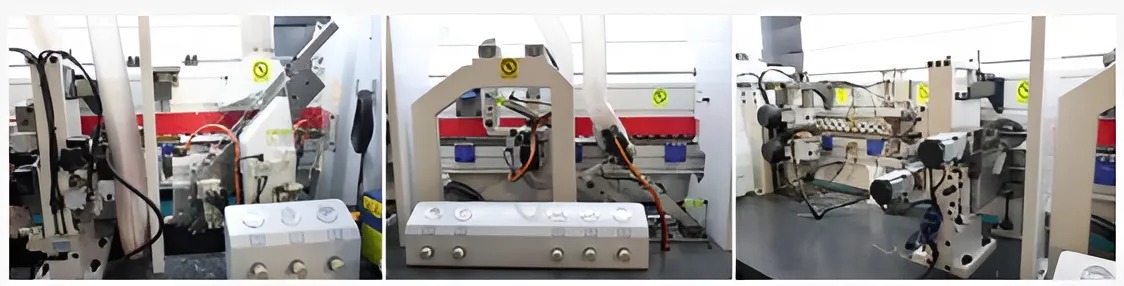

5. Ứng dụng
